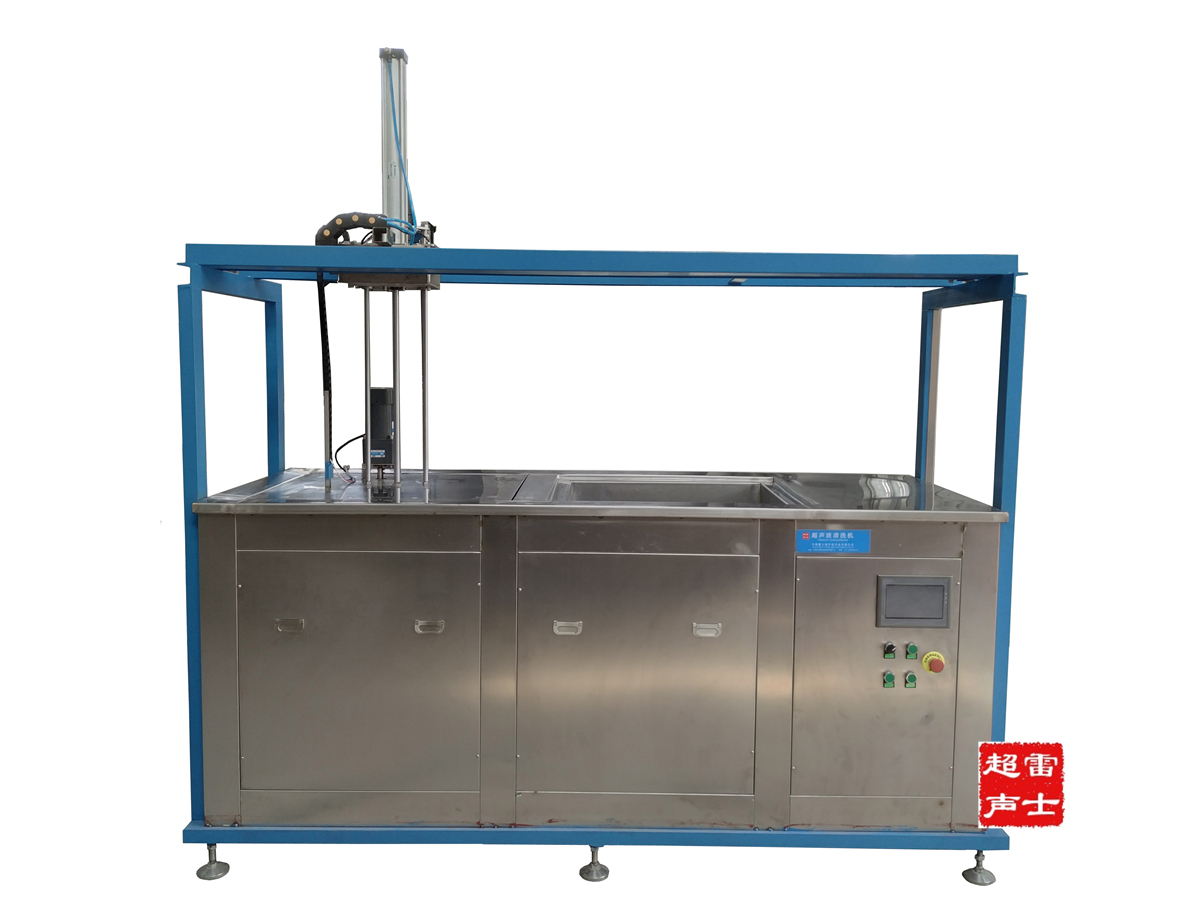

LSA-H8200雷士超聲清洗烘干設備，全自動完成清洗烘干過程，工位自動搬送，具有自動化程度高，人工操作簡單方便等特點。

設備參數

1.清洗槽內徑：  650*550*600mm

2.外形尺寸:     2280*900*2500mm

3.超聲功率：    2000W

4.加熱功率:      3000W     AC380V

5.旋轉電機功率： 200W      AC220V

6.排液形式：    手動啟閉，DN25排水閥

7.材質：         不銹鋼304 2B

8.輸入電壓:      AC380V 50Hz

  操作指南

1.連接設備AC380V電源，三相五線制，連接好氣源。

2. 打開設備總電源，打開電源開關。

3.點亮PLC顯示屏，觀察旋轉架位于上升狀態還是關閉狀態。

如在上升狀態， 可以直接在浸泡槽中，根據客戶自身需要注入適量液體。如在關閉狀態，按下手動運行按鈕，在操作屏上點擊手動操作界面，點擊手動上關，旋轉架上升，在槽中根據客戶自身需要注入適量液體。

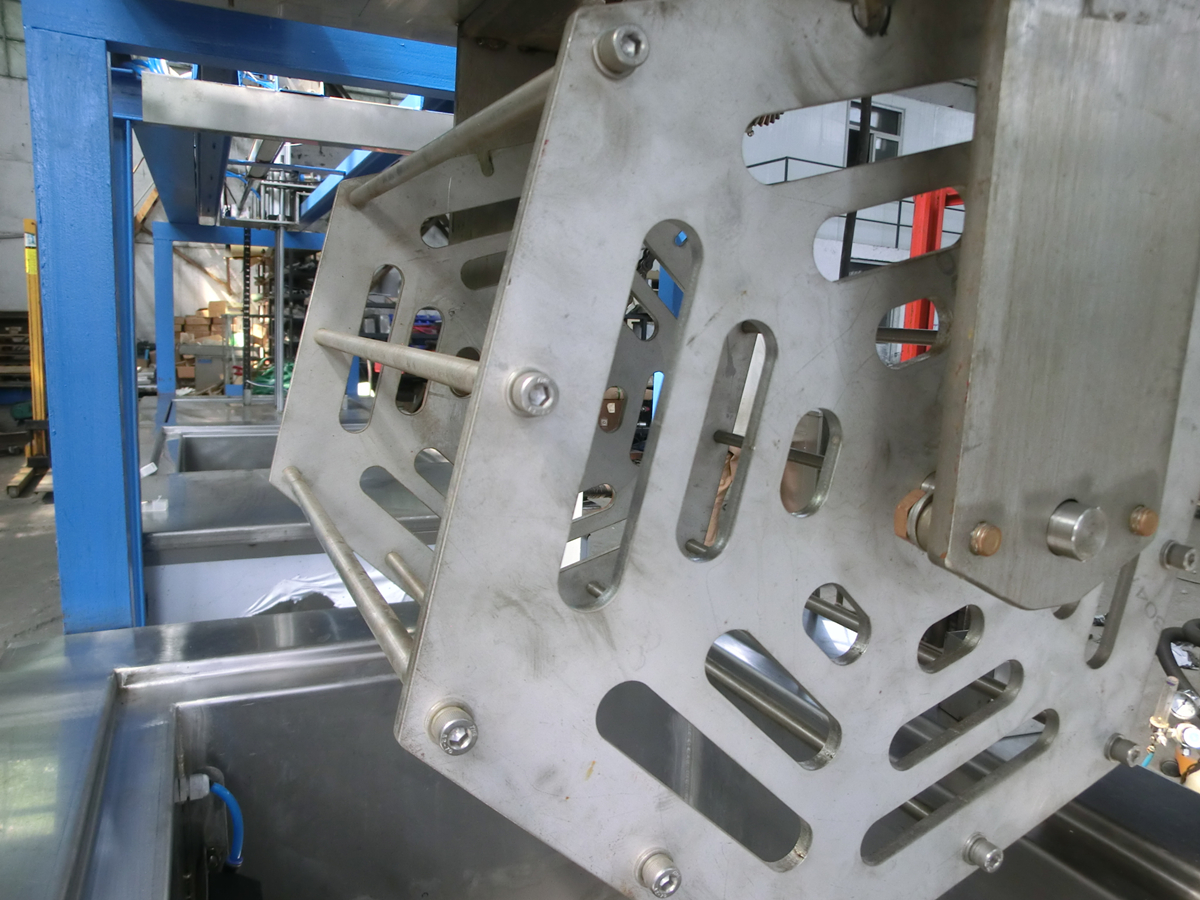

4.操作人員按下槽體上的操作電機點動按鈕，使旋轉架轉動至開口朝外時松開按鈕，電機點動按鈕需按著，直至旋轉架轉動到合適位置。

5.在清洗籃中按照需要清洗的數量裝料，蓋上蓋子，將清洗籃裝入旋轉架，用三根圓桿鎖定清洗籃。

6.根據客戶需求，進行參數設定。清洗槽清洗時間、烘干槽烘干時間、烘干槽烘干溫度，以及旋轉架上升后清洗籃停留瀝水的時間。

7.按下槽體上的自動運行按鈕，開始自動程序運行。

8.完成運行后，在烘干槽上方的旋轉架上，參照步驟4取下清洗籃。

9.上料，進行下一個批次的程序運行。

10.遇到緊急狀況，按下槽體上的急停按鈕。（遇到系統沒有運行時，請檢查急停按鈕是否松開，如果急停按鈕為松開狀態時，在屏幕上點擊系統復位按鈕）

注意事項

1.禁止重物敲擊設備，裝在清洗籃必須確保鎖定！

2.對設備進行清潔時，請小心勿讓液體濺濕液晶屏！

3.操作時謹防烘干槽高溫燙傷！

性能特點

1. 操作面板PLC觸摸品顯示操作，功能全面，操作簡便。

2.自動控制操作過程，整套系統實現清洗烘干定時自動完成運行，各工藝時間可調。

3.整體設備充分考慮人體工程學，保證操作者安全、舒適。

4.具有軟啟動及停機功能，延長電器使用壽命。

5.設計了過壓、過溫、過流保護線路，安全可靠有保障。

6.管路鋪設整齊、美觀，閥門等部件便于維修、更換。

7.該設備在右側安裝有緊急停止按鈕，遇有情況可迅速按下，停止一切操作程序。
